193 130-2 mit einem KLV-Zug in Retzbach-Zellingen. 11.05.24
193 130-2 mit einem KLV-Zug in Retzbach-Zellingen. 11.05.24
Raik Peters

Deutschland / Unternehmen / RailPool

100 1200x800 Px, 30.09.2024

193 130-2 mit einem KLV-Zug in Retzbach-Zellingen. 11.05.24
193 130-2 mit einem KLV-Zug in Retzbach-Zellingen. 11.05.24
Raik Peters

Deutschland / Unternehmen / RailPool

92 1200x800 Px, 30.09.2024

186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
Raik Peters

Frankreich / Unternehmen / Lineas

85 1200x800 Px, 30.09.2024

186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
Raik Peters

Frankreich / Unternehmen / Lineas

70 1200x800 Px, 30.09.2024

186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
Raik Peters

Frankreich / Unternehmen / Lineas

75 1200x797 Px, 30.09.2024

186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
Raik Peters

Frankreich / Unternehmen / Lineas

72 1200x797 Px, 30.09.2024

186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
Raik Peters

Frankreich / Unternehmen / Lineas

76 1200x797 Px, 30.09.2024

186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
186 446-1 mit einem ARS Altmann bei der Durchfahrt in Retzbach-Zellingen. 11.05.24
Raik Peters

Frankreich / Unternehmen / Lineas

75 1200x797 Px, 30.09.2024

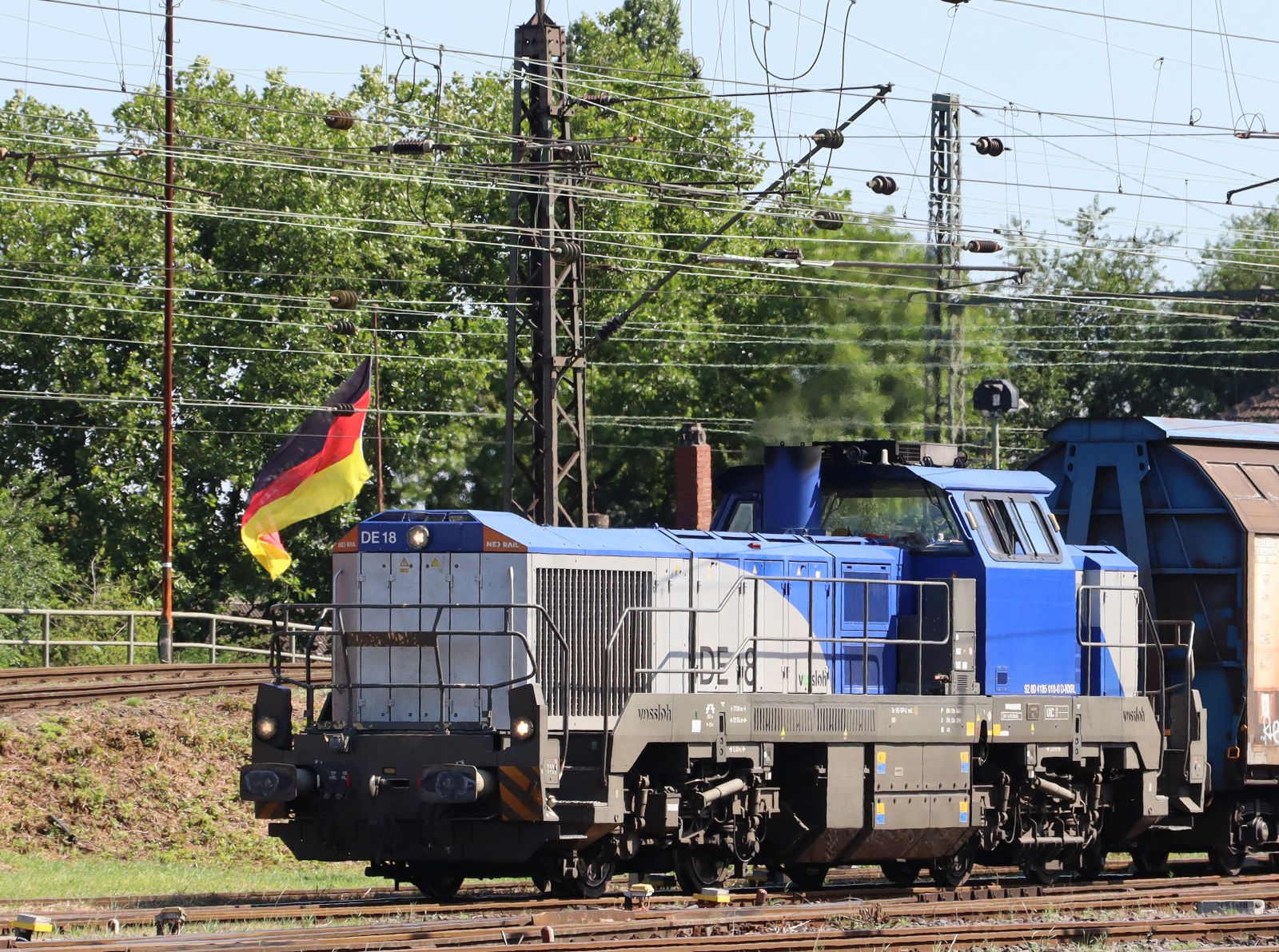

NEXRAIL Diesellokomotive Vossloh DE18 mit Nummer 92 80 4185 010-0 D-NXRL Güterbahnhof Oberhausen West 11-07-2024.

NEXRAIL diesellocomotief Vossloh DE18 met nummer 92 80 4185 010-0 D-NXRL goederenstation Oberhausen West 11-07-2024.
NEXRAIL Diesellokomotive Vossloh DE18 mit Nummer 92 80 4185 010-0 D-NXRL Güterbahnhof Oberhausen West 11-07-2024. NEXRAIL diesellocomotief Vossloh DE18 met nummer 92 80 4185 010-0 D-NXRL goederenstation Oberhausen West 11-07-2024.
Hans van der Sluis

Bahnverkehr / Deutschland / Diesel

167 1600x1191 Px, 30.09.2024

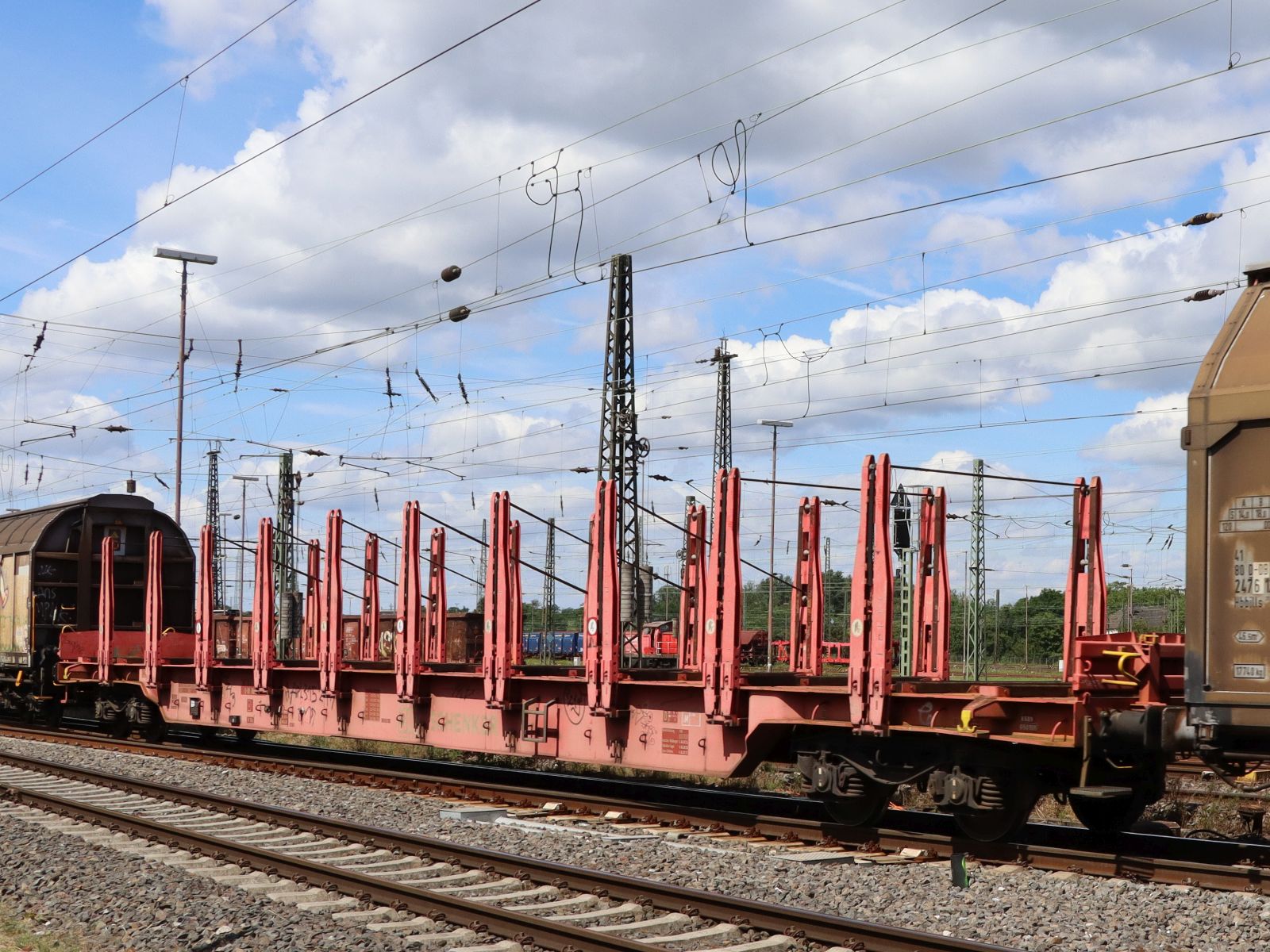

Rbns Drehgestell-Flachwagen mit Rungen. Aufschrift  DB Schenker  und Nummer 81 80 D-DB 3507 825 Güterbahnhof Oberhausen West 11-07-2024.



Rbns vierassige rongenwagen met opschrift  DB Schenker  en nummer 81 80 D-DB 3507 825 goederenstation Oberhausen West 11-07-2024.
Rbns Drehgestell-Flachwagen mit Rungen. Aufschrift "DB Schenker" und Nummer 81 80 D-DB 3507 825 Güterbahnhof Oberhausen West 11-07-2024. Rbns vierassige rongenwagen met opschrift "DB Schenker" en nummer 81 80 D-DB 3507 825 goederenstation Oberhausen West 11-07-2024.
Hans van der Sluis

Bahnverkehr / Güterwagen / Type R

165 1600x1200 Px, 30.09.2024

RTS Rail Swietelsky Rail Benelux Diesellokomotive 92 84 2275 101-8 NL-ATLU Bahnhof Amersfoort Centraal 20-02-2024.

RTS Rail Swietelsky Rail Benelux B.V. diesellocomotief 92 84 2275 101-8 NL-ATLU station Amersfoort Centraal 20-02-2024.
RTS Rail Swietelsky Rail Benelux Diesellokomotive 92 84 2275 101-8 NL-ATLU Bahnhof Amersfoort Centraal 20-02-2024. RTS Rail Swietelsky Rail Benelux B.V. diesellocomotief 92 84 2275 101-8 NL-ATLU station Amersfoort Centraal 20-02-2024.
Hans van der Sluis

Bahnverkehr / Niederlande / Diesel

139 1600x1197 Px, 30.09.2024

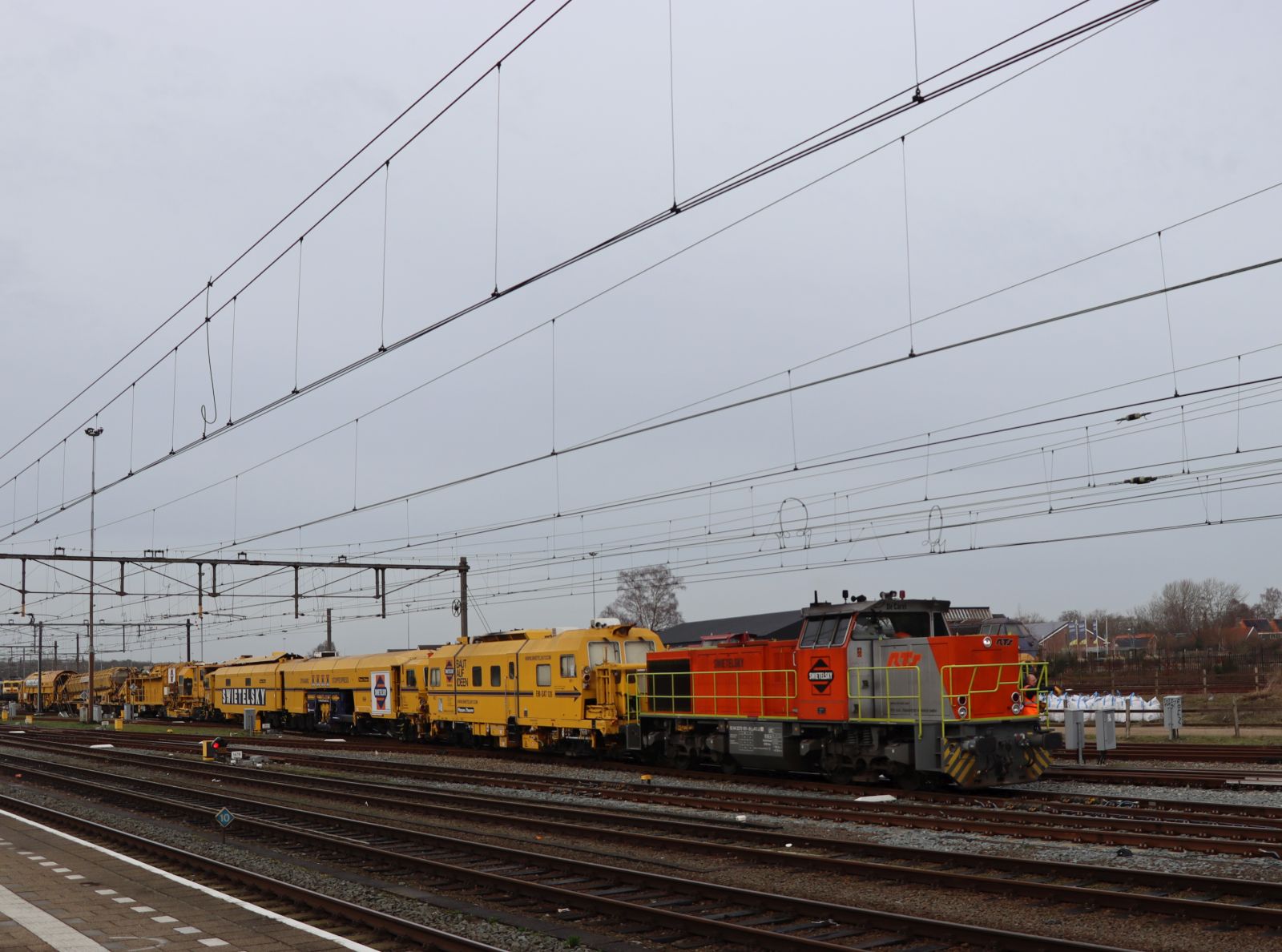

RTS Rail Swietelsky Rail Benelux Diesellokomotive  92 84 2275 101-8 NL-ATLU mit Bauzug Bahnhof Amersfoort Centraal 20-02-2024.

RTS Rail Swietelsky Rail Benelux diesellocomotief 92 84 2275 101-8 NL-ATLU met werktrein station Amersfoort Centraal 20-02-2024.
RTS Rail Swietelsky Rail Benelux Diesellokomotive 92 84 2275 101-8 NL-ATLU mit Bauzug Bahnhof Amersfoort Centraal 20-02-2024. RTS Rail Swietelsky Rail Benelux diesellocomotief 92 84 2275 101-8 NL-ATLU met werktrein station Amersfoort Centraal 20-02-2024.
Hans van der Sluis

Bahnverkehr / Niederlande / Diesel

158 1600x1188 Px, 30.09.2024

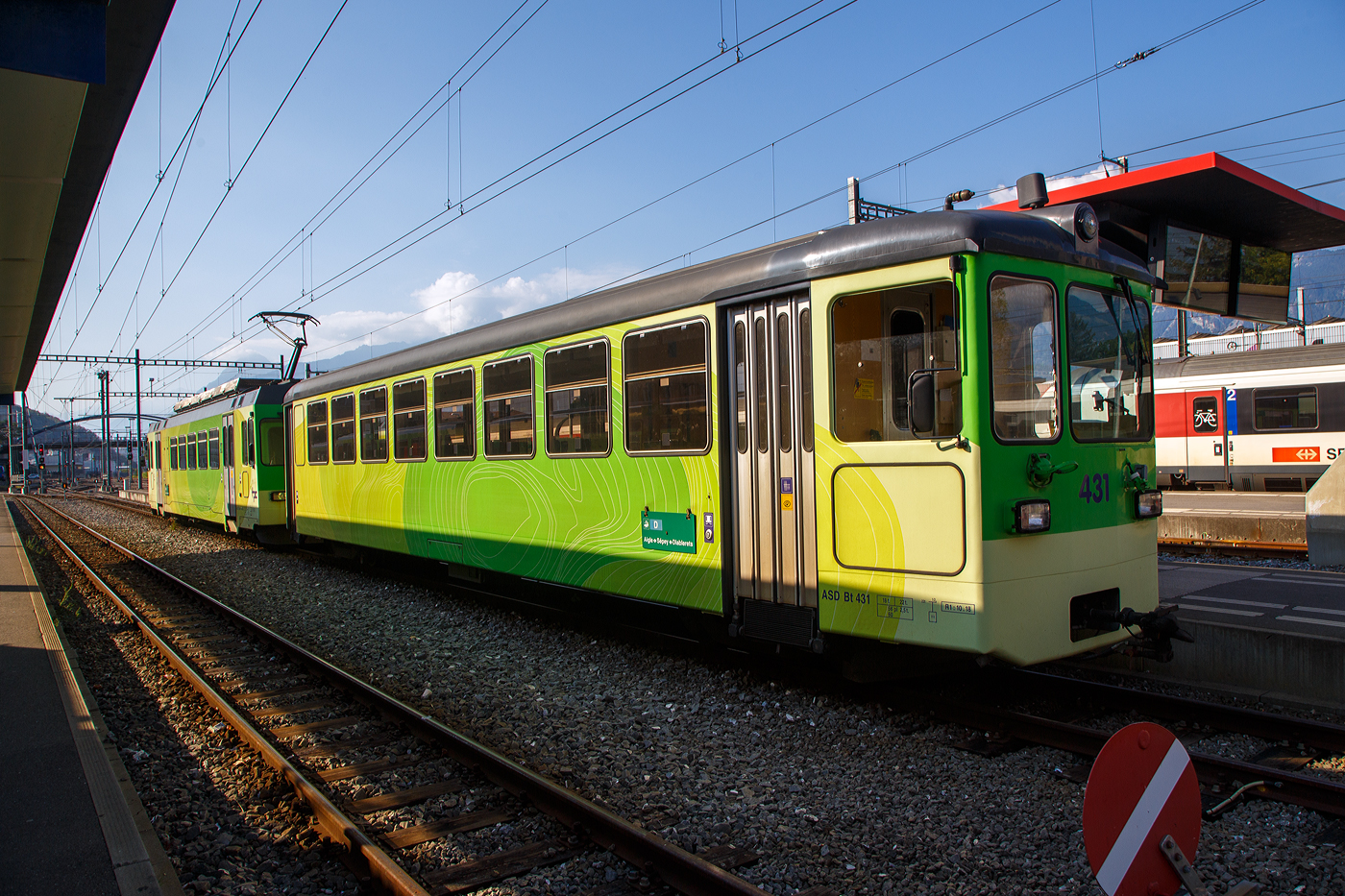

Der Triebwagen tpc ASD BDe 4/4 403 „Ollon” mit dem Steuerwagen tpc ASD Bt 431 stehen am 10 September 2023, als ASD (Aigle–Sépey–Diablerets) Regionalzug R 24 nach Les Diablerets via Le Sépey, im  Bahnhof Aigle zur Abfahrt bereit. Die 23,3 Kilometer lange Strecke der ASD (Aigle–Sépey–Diablerets) ist eine reine Adhäsionsbahn und führt von Aigle über Le Sépey nach Les Diablerets.

Der elektrische Personen-Triebwagen mit Gepäckabteil wurde 1987 von Vevey ACMV (Ateliers de constructions mécaniques de Vevey) in Vevey gebaut, die elektrische

Ausrüstung ist von der BBC (Brown, Boveri & Cie.).  Er ist ein sogenannter ACMV Westschweizer Meterspurtriebwagen der zweiten Generation.

Die Westschweizer Meterspurtriebwagen sind elektrische Triebwagen, die 1985 bis 1992 von den Ateliers de constructions mécaniques de Vevey ACMV und 1996 von Vevey Technologies an sechs Westschweizer Privatbahnen für verschiedene Stromsysteme und zum Teil mit gemischtem Adhäsions- und Zahnradantrieb geliefert wurden. Die Fahrzeugfamilie ist modular aufgebaut und ließ sich bezüglich ihrer Größe und Ausstattung an die Erfordernisse der jeweiligen Bahngesellschaft anpassen. Die Triebwagen wurden elf Jahre produziert und während dieser Zeit der technischen Entwicklung angepasst.

Die Fahrzeuge sind in leichter Stahlbauart konstruiert und 2,65 Meter breit. Die Schürzen, der Unterteil des Kastens, wurden aus Aluminium-Stangpressprofilen hergestellt, die nach einer Kollision mit Kraftfahrzeugen ausgewechselt werden können. An den Stirnwänden wurden bei weniger beanspruchten Elementen Formteile aus glasfaserverstärktem Kunststoff verwendet. Die Wagenkästen der Triebwagen sind für die Aufnahme der elektrischen Ausrüstung verstärkt und mit Befestigungspunkten versehen. Für die Laufdrehgestelle wurde eine Bauart übernommen, die schon bei Steuerwagen der Chemin de fer Bière–Apples–Morges und Chemin de fer Yverdon–Ste-Croix verwendet wurde. Die Triebdrehgestelle verfügen über einen Rolldrehkranz und zwei längs angeordnete Fahrmotoren, die je eine Achse über Kardanwellen antreiben.

Neben einer Rekuperations- und einer Widerstandsbremse sind die Triebwagen mit einer selbsttätigen Druckluftbremse ausgerüstet. Weil deren Hauptleitung durch die Elektronik gesteuert wird, kann der Zug einhändig mit dem Fahrschalter bedient werden.

Die Aigle–Sépey–Diablerets-Bahn (ASD), seit 1999 Teil der Transports Publics du Chablais (TPC), konnten 1987 neues Rollmaterial beschaffen, so auch vier dieser Triebwagen BDe 4/4 (401 bis 404). Wegen ihrer engen Kurven dienten die kurzen NStCM-Triebwagen als Basisfahrzeug. Als Steuerwagen dienen der ASD Fahrzeuge der ehemaligen Birsigthalbahn, die sie von der Baselland Transport (BLT) erworben werden konnte. Für den Einsatz auf der ASD wurde der Führerstand, bei den ex BTB-Steuerwagen neu aufgebaut.

Auch die AOMC (Aigle-Ollon-Monthey-Champéry-Bahn) hat drei solcher Triebwagen (BDeh 4/4 501 bis 503) beschafft, diese waren aber durch den Zahnradbetrieb und das andere Stromsystem der AOMC doch anders ausgeführt, u.a. auch in besonderer Leichtbauweise. Um die technischen Normalien ihrer Strecken zu vereinheitlichen, bauten die TPC im Jahr 2016 die Linie von Aigle nach Champéry um. Sie ersetzten das bisherige Zahnstangensystem Strub durch eine Abt-Zahnstange und erhöhten die Fahrleitungsspannung auf 1500 Volt. Damit verloren diese BDeh 4/4 501–503 und die zugehörigen Steuerwagen ihr Einsatzgebiet.

TECHNISCHE DATEN:
Baujahr: 1987 (4 Stück)
Spurweite: 1.000 mm
Achsformel: Bo’Bo’
Wagenkastenmaterial: Stahl
Länge über Puffer:18.800 mm
Breite: 2.650 mm
Gewicht: 32,4 t
Höchstgeschwindigkeit: 65 km/h (ursprünglich 25 km/h)
Leistung: 820 kW
Stromsystem: 1500 Volt DC (Gleichstrom)
Elektrische Ausrüstung: Schützensteuerung
Sitzplätze: 32
Kupplungstyp: BSi -Kompaktkupplung

Die BSI-Kompaktkupplung ist eine mechanische Vorrichtung zum Verbinden zweier Schienenfahrzeuge zu einem Zug. Sie überträgt die Zug- und Druckkräfte innerhalb eines Zugverbandes und lässt sich automatisch kuppeln und entkuppeln. Sie findet überwiegend bei Straßenbahnwagen und Regionaltriebwagen der Eisenbahn Verwendung. Die Kupplung wurde vom ehemaligen Unternehmen Bergische Stahl-Industrie-Gesellschaft in Remscheid entwickelt, inzwischen Teil der Wabtec-Gruppe.

Der Steuerwagen tpc ASD Bt 431, ex BTB/BLT (Bt 26):
Die Geschichte:
Anlässlich der Modernisierung des BTB-Rollmaterials und für die Bildung von die Betriebsabwicklung stark vereinfachenden Pendelzügen wurden 1966 auch sieben Steuerwagen Bt 21 bis 27 beschafft. Diese standen jedoch lediglich sechs neuen Triebwagen ABe 4/4 11 bis 16 gegenüber. Der zusätzliche Steuerwagen wurde ab 1977 für einen Pendelzug mit den entsprechend angepassten Be 4/4 der Serie 8 bis 9 aus dem Jahre 1951 benötigt.

Die Steuerwagen entsprachen bezüglich des wagenbaulichen Teils so weit als möglich den Motorwagen. Es waren zwei Fahrgastabteile (Raucher/Nichtraucher) vorhanden. Auf der führerstandslosen Seite befanden sich die Plattformen mit den beidseitigen, pneumatisch betätigten Falttüren ganz am Wagenende, um im Wageninnern möglichst viele Sitzplätze anordnen zu können. Als Drehgestelle kamen solche elastischer Bauart mit Flexicoil-Lagerung und Gummi-Zusatzfedern sowie Klotzbremse zum Einbau.

Der Führerstand entsprach jenem der Motorwagen (ABe 4/4). Er war von Anfang an so ausgelegt, dass auch die entsprechend angepassten Be 4/4 8 und 9 ferngesteuert werden konnten. Eine Stirnwandtüre ermöglichte das Mitführen von Zusatzwagen oder das Einreihen eines Steuerwagens in der Zugsmitte. 1972 wurde der Zugfunk nachgerüstet.

Mit der Fusion der Basler Vorortsbahnen 1974 gingen alle sieben Steuerwagen, welche immer Seite Rodersdorf an die Züge gestellt wurden, an die neugegründete Baselland Transport AG (BLT) über ,so wurde dieser zum BLT Bt 26.

Nach der Betriebsumstellung im Herbst 1984 verkaufte die BLT alle sieben Fahrzeuge in die Westschweiz. Die Bt 22, 23, 24 und 25 kamen als Bt 132, 133, 134 und 131 zur Schmalspurbahn Aigle–Ollon–Monthey–Champéry (AOMC).

Die Bt 21 sowie 26 und 27 fanden den Weg zur Aigle–Sépey–Diablerets-Bahn (ASD). Ab September 1985 wurden sie bei ACMV in Vevey für den Betrieb mit den für 1987 bestellten Triebwagen BDe 4/4 401 bis 404 hergerichtet. Die Anpassungen umfassten im Wesentlichen:
• Neuanstrich
• Verschließen der vorderen Stirnwandtüren
• Einbau eines neuen Führertisches
• Anpassungen an den Steuerstromkreisen
• Anpassungen der elektrischen, pneumatischen und mechanischen Kupplungen (BSi)
• Einbau von Schienenbremsmagneten in beide Drehgestelle

Die Inbetriebsetzung erfolgte ab Juni 1987 als Bt 431 bis 433.

TECHNISCCHE DATEN bei Inbetriebsetzung (1966):
Spurweite: 1.000 mm
Typenbezeichnung: Bt
Anzahl Wagen: 7
Länge über alles: 17.212 mm
Größte Breite: 2.500 mm
Höhe über Dach: 3.450 mm
Drehzapfenabstand: 11.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: 17.000 kg
Sitz-/Stehplätze: 64 / 66 (zusätzlich 2 Klappsitze)
Höchstgeschwindigkeit: 65 km/h
Anschaffungskosten/Wg.: CHF 356.205,–

Abweichende heutige Daten:
Eigengewicht: 18 t
Sitz-/Stehplätze: 56/ 60
Max. Ladegewicht: 2,5 t (so müsste er eigentlich BDt 431 heißen)

Als vierter Steuerwagen stieß 2000 der jahrelang abgestellte und nie in Betrieb genommene Bt 131 der AOMC (ex BTB/BLT Bt 25) hinzu. Dieses Fahrzeug erfuhr dieselben Anpassungen wie die Bt 431 bis 433, wobei jedoch in Abweichung dazu die Stirnwandtüre belassen wurde.
Der Triebwagen tpc ASD BDe 4/4 403 „Ollon” mit dem Steuerwagen tpc ASD Bt 431 stehen am 10 September 2023, als ASD (Aigle–Sépey–Diablerets) Regionalzug R 24 nach Les Diablerets via Le Sépey, im Bahnhof Aigle zur Abfahrt bereit. Die 23,3 Kilometer lange Strecke der ASD (Aigle–Sépey–Diablerets) ist eine reine Adhäsionsbahn und führt von Aigle über Le Sépey nach Les Diablerets. Der elektrische Personen-Triebwagen mit Gepäckabteil wurde 1987 von Vevey ACMV (Ateliers de constructions mécaniques de Vevey) in Vevey gebaut, die elektrische Ausrüstung ist von der BBC (Brown, Boveri & Cie.). Er ist ein sogenannter ACMV Westschweizer Meterspurtriebwagen der zweiten Generation. Die Westschweizer Meterspurtriebwagen sind elektrische Triebwagen, die 1985 bis 1992 von den Ateliers de constructions mécaniques de Vevey ACMV und 1996 von Vevey Technologies an sechs Westschweizer Privatbahnen für verschiedene Stromsysteme und zum Teil mit gemischtem Adhäsions- und Zahnradantrieb geliefert wurden. Die Fahrzeugfamilie ist modular aufgebaut und ließ sich bezüglich ihrer Größe und Ausstattung an die Erfordernisse der jeweiligen Bahngesellschaft anpassen. Die Triebwagen wurden elf Jahre produziert und während dieser Zeit der technischen Entwicklung angepasst. Die Fahrzeuge sind in leichter Stahlbauart konstruiert und 2,65 Meter breit. Die Schürzen, der Unterteil des Kastens, wurden aus Aluminium-Stangpressprofilen hergestellt, die nach einer Kollision mit Kraftfahrzeugen ausgewechselt werden können. An den Stirnwänden wurden bei weniger beanspruchten Elementen Formteile aus glasfaserverstärktem Kunststoff verwendet. Die Wagenkästen der Triebwagen sind für die Aufnahme der elektrischen Ausrüstung verstärkt und mit Befestigungspunkten versehen. Für die Laufdrehgestelle wurde eine Bauart übernommen, die schon bei Steuerwagen der Chemin de fer Bière–Apples–Morges und Chemin de fer Yverdon–Ste-Croix verwendet wurde. Die Triebdrehgestelle verfügen über einen Rolldrehkranz und zwei längs angeordnete Fahrmotoren, die je eine Achse über Kardanwellen antreiben. Neben einer Rekuperations- und einer Widerstandsbremse sind die Triebwagen mit einer selbsttätigen Druckluftbremse ausgerüstet. Weil deren Hauptleitung durch die Elektronik gesteuert wird, kann der Zug einhändig mit dem Fahrschalter bedient werden. Die Aigle–Sépey–Diablerets-Bahn (ASD), seit 1999 Teil der Transports Publics du Chablais (TPC), konnten 1987 neues Rollmaterial beschaffen, so auch vier dieser Triebwagen BDe 4/4 (401 bis 404). Wegen ihrer engen Kurven dienten die kurzen NStCM-Triebwagen als Basisfahrzeug. Als Steuerwagen dienen der ASD Fahrzeuge der ehemaligen Birsigthalbahn, die sie von der Baselland Transport (BLT) erworben werden konnte. Für den Einsatz auf der ASD wurde der Führerstand, bei den ex BTB-Steuerwagen neu aufgebaut. Auch die AOMC (Aigle-Ollon-Monthey-Champéry-Bahn) hat drei solcher Triebwagen (BDeh 4/4 501 bis 503) beschafft, diese waren aber durch den Zahnradbetrieb und das andere Stromsystem der AOMC doch anders ausgeführt, u.a. auch in besonderer Leichtbauweise. Um die technischen Normalien ihrer Strecken zu vereinheitlichen, bauten die TPC im Jahr 2016 die Linie von Aigle nach Champéry um. Sie ersetzten das bisherige Zahnstangensystem Strub durch eine Abt-Zahnstange und erhöhten die Fahrleitungsspannung auf 1500 Volt. Damit verloren diese BDeh 4/4 501–503 und die zugehörigen Steuerwagen ihr Einsatzgebiet. TECHNISCHE DATEN: Baujahr: 1987 (4 Stück) Spurweite: 1.000 mm Achsformel: Bo’Bo’ Wagenkastenmaterial: Stahl Länge über Puffer:18.800 mm Breite: 2.650 mm Gewicht: 32,4 t Höchstgeschwindigkeit: 65 km/h (ursprünglich 25 km/h) Leistung: 820 kW Stromsystem: 1500 Volt DC (Gleichstrom) Elektrische Ausrüstung: Schützensteuerung Sitzplätze: 32 Kupplungstyp: BSi -Kompaktkupplung Die BSI-Kompaktkupplung ist eine mechanische Vorrichtung zum Verbinden zweier Schienenfahrzeuge zu einem Zug. Sie überträgt die Zug- und Druckkräfte innerhalb eines Zugverbandes und lässt sich automatisch kuppeln und entkuppeln. Sie findet überwiegend bei Straßenbahnwagen und Regionaltriebwagen der Eisenbahn Verwendung. Die Kupplung wurde vom ehemaligen Unternehmen Bergische Stahl-Industrie-Gesellschaft in Remscheid entwickelt, inzwischen Teil der Wabtec-Gruppe. Der Steuerwagen tpc ASD Bt 431, ex BTB/BLT (Bt 26): Die Geschichte: Anlässlich der Modernisierung des BTB-Rollmaterials und für die Bildung von die Betriebsabwicklung stark vereinfachenden Pendelzügen wurden 1966 auch sieben Steuerwagen Bt 21 bis 27 beschafft. Diese standen jedoch lediglich sechs neuen Triebwagen ABe 4/4 11 bis 16 gegenüber. Der zusätzliche Steuerwagen wurde ab 1977 für einen Pendelzug mit den entsprechend angepassten Be 4/4 der Serie 8 bis 9 aus dem Jahre 1951 benötigt. Die Steuerwagen entsprachen bezüglich des wagenbaulichen Teils so weit als möglich den Motorwagen. Es waren zwei Fahrgastabteile (Raucher/Nichtraucher) vorhanden. Auf der führerstandslosen Seite befanden sich die Plattformen mit den beidseitigen, pneumatisch betätigten Falttüren ganz am Wagenende, um im Wageninnern möglichst viele Sitzplätze anordnen zu können. Als Drehgestelle kamen solche elastischer Bauart mit Flexicoil-Lagerung und Gummi-Zusatzfedern sowie Klotzbremse zum Einbau. Der Führerstand entsprach jenem der Motorwagen (ABe 4/4). Er war von Anfang an so ausgelegt, dass auch die entsprechend angepassten Be 4/4 8 und 9 ferngesteuert werden konnten. Eine Stirnwandtüre ermöglichte das Mitführen von Zusatzwagen oder das Einreihen eines Steuerwagens in der Zugsmitte. 1972 wurde der Zugfunk nachgerüstet. Mit der Fusion der Basler Vorortsbahnen 1974 gingen alle sieben Steuerwagen, welche immer Seite Rodersdorf an die Züge gestellt wurden, an die neugegründete Baselland Transport AG (BLT) über ,so wurde dieser zum BLT Bt 26. Nach der Betriebsumstellung im Herbst 1984 verkaufte die BLT alle sieben Fahrzeuge in die Westschweiz. Die Bt 22, 23, 24 und 25 kamen als Bt 132, 133, 134 und 131 zur Schmalspurbahn Aigle–Ollon–Monthey–Champéry (AOMC). Die Bt 21 sowie 26 und 27 fanden den Weg zur Aigle–Sépey–Diablerets-Bahn (ASD). Ab September 1985 wurden sie bei ACMV in Vevey für den Betrieb mit den für 1987 bestellten Triebwagen BDe 4/4 401 bis 404 hergerichtet. Die Anpassungen umfassten im Wesentlichen: • Neuanstrich • Verschließen der vorderen Stirnwandtüren • Einbau eines neuen Führertisches • Anpassungen an den Steuerstromkreisen • Anpassungen der elektrischen, pneumatischen und mechanischen Kupplungen (BSi) • Einbau von Schienenbremsmagneten in beide Drehgestelle Die Inbetriebsetzung erfolgte ab Juni 1987 als Bt 431 bis 433. TECHNISCCHE DATEN bei Inbetriebsetzung (1966): Spurweite: 1.000 mm Typenbezeichnung: Bt Anzahl Wagen: 7 Länge über alles: 17.212 mm Größte Breite: 2.500 mm Höhe über Dach: 3.450 mm Drehzapfenabstand: 11.000 mm Achsabstand im Drehgestell: 1.800 mm Eigengewicht: 17.000 kg Sitz-/Stehplätze: 64 / 66 (zusätzlich 2 Klappsitze) Höchstgeschwindigkeit: 65 km/h Anschaffungskosten/Wg.: CHF 356.205,– Abweichende heutige Daten: Eigengewicht: 18 t Sitz-/Stehplätze: 56/ 60 Max. Ladegewicht: 2,5 t (so müsste er eigentlich BDt 431 heißen) Als vierter Steuerwagen stieß 2000 der jahrelang abgestellte und nie in Betrieb genommene Bt 131 der AOMC (ex BTB/BLT Bt 25) hinzu. Dieses Fahrzeug erfuhr dieselben Anpassungen wie die Bt 431 bis 433, wobei jedoch in Abweichung dazu die Stirnwandtüre belassen wurde.
Armin Schwarz

Grosses BoBo-Treffen in Balsthal: 60 Jahre Re 4/4 II in der Schweiz.

Der über 400 m lange Lokzug wird angeführt von Re 4/4 II 11141 (Swiss Express). Oensingen, September 2024.
Grosses BoBo-Treffen in Balsthal: 60 Jahre Re 4/4 II in der Schweiz. Der über 400 m lange Lokzug wird angeführt von Re 4/4 II 11141 (Swiss Express). Oensingen, September 2024.
km0

Grosses BoBo-Treffen in Balsthal: 60 Jahre Re 4/4 II in der Schweiz.

Von vorne nach hinten sind im Zug in der äusseren Klus zusammengestellt: Re 4/4 II 11141 (Swiss Express), 11173 (grün im Auslieferungszustand), 11335 (grün), 11161 (grün), Re 4/4 I 10039 (grün), Re 4/4 II 11393 (TEE), Re 4/4 III 11350 (rot), Re 4/4 II 11193 (rot), Re 4/4 11130 (rot), 11230 (Lion), 11257 (Entsorgung), 11252 (Wartung mit Durchblick), 11251 (175 Jahre Schweizer Bahnen), 11160 (Cargo), 11379 (Zürich-München), 11117 (WRS 502), 11142 (MBC 506), 11119 (Rhomberg-Sersa 503), Re 456 095 (SOB), Re 460 058 (SBB), Re 465 011 (BLS), Ae 4/4 251 (BLS), Re 4/4 183 (BLS) und Re 450 012 (S-Bahn).

Oensingen, September 2024.
Grosses BoBo-Treffen in Balsthal: 60 Jahre Re 4/4 II in der Schweiz. Von vorne nach hinten sind im Zug in der äusseren Klus zusammengestellt: Re 4/4 II 11141 (Swiss Express), 11173 (grün im Auslieferungszustand), 11335 (grün), 11161 (grün), Re 4/4 I 10039 (grün), Re 4/4 II 11393 (TEE), Re 4/4 III 11350 (rot), Re 4/4 II 11193 (rot), Re 4/4 11130 (rot), 11230 (Lion), 11257 (Entsorgung), 11252 (Wartung mit Durchblick), 11251 (175 Jahre Schweizer Bahnen), 11160 (Cargo), 11379 (Zürich-München), 11117 (WRS 502), 11142 (MBC 506), 11119 (Rhomberg-Sersa 503), Re 456 095 (SOB), Re 460 058 (SBB), Re 465 011 (BLS), Ae 4/4 251 (BLS), Re 4/4 183 (BLS) und Re 450 012 (S-Bahn). Oensingen, September 2024.
km0

Grosses BoBo-Treffen in Balsthal: 60 Jahre Re 4/4 II in der Schweiz.

Der über 400 m lange Lokzug wird angeführt von Re 4/4 II 11141 (Swiss Express), 11173 (grün im Auslieferungszustand).  Oensingen, September 2024.
Grosses BoBo-Treffen in Balsthal: 60 Jahre Re 4/4 II in der Schweiz. Der über 400 m lange Lokzug wird angeführt von Re 4/4 II 11141 (Swiss Express), 11173 (grün im Auslieferungszustand). Oensingen, September 2024.
km0

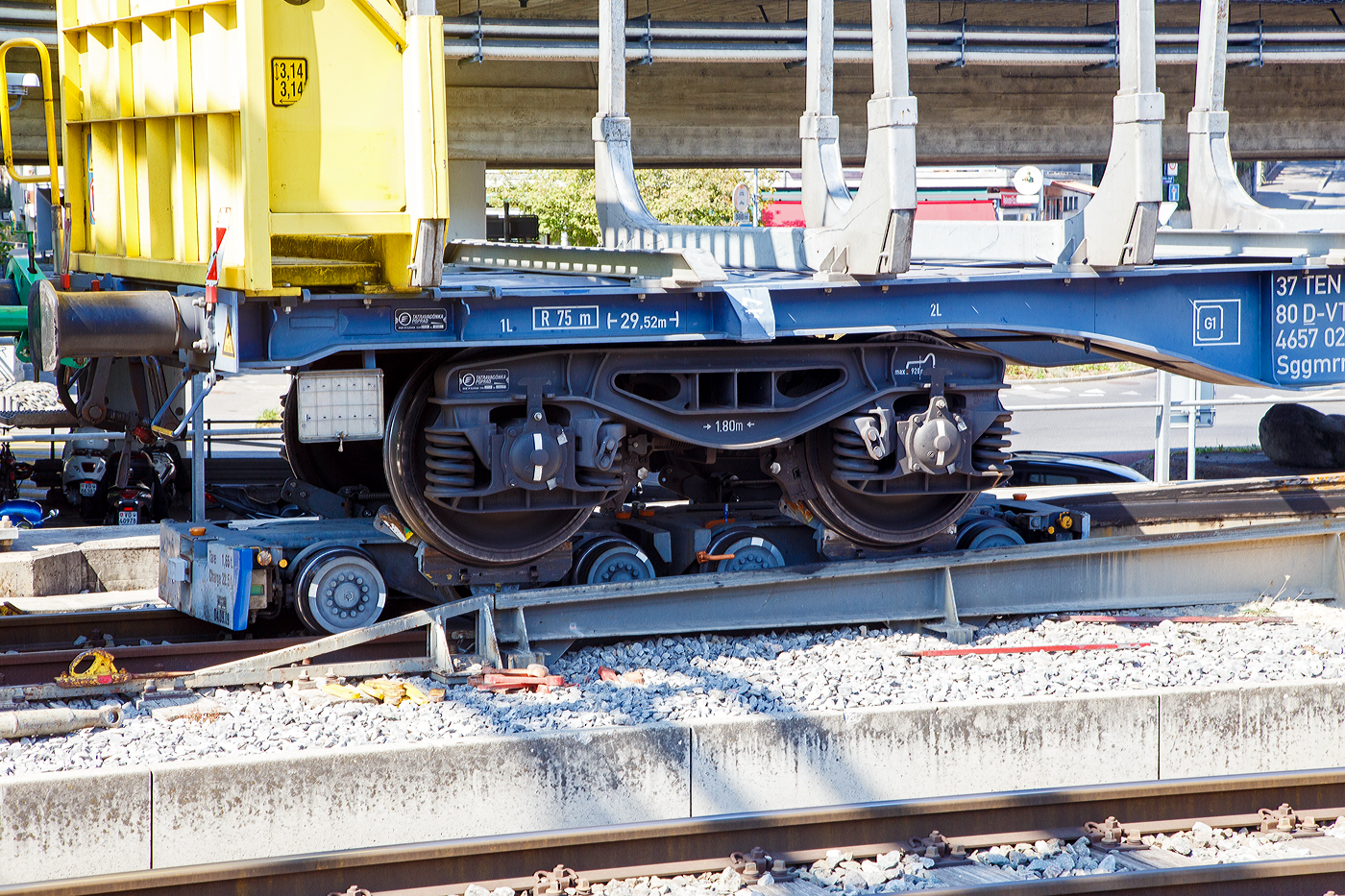

Ein normalspuriges Drehgestell des leeren 2 x vierachsiger Flachwagen in Sonderbauart (INNOFREIGHT Holz-Doppelwagen), 37 80 4657 028-9 D-VTG, der Gattung Sggmrrs S240, verladen auf zwei schmalspurige Rollböcke Ua 2xx vom Typ Vevey, am 07 September 2023 an einer Rollbockgrube beim Bahnhof Morges.

Die Rollböcke dienen zum Transport von Normalspurwagen (meist Güterwagen) auf Schmalspurgleisen (wie hier 1.000 mm). Ein Rollbock ist 1,65 t schwer und trägt jeweils eine Normalspur-Wagonachse mit einer maximalen Achslast von 22,5 t. Bei z.B. einem vierachsigen Drehgestell Wagen kommen so vier Rollböcke zum Einsatz, wobei der Wagen somit bis zu 90 t schwer sein kann.

TECHNISCHE DATEN:
Spurweite: 1.000 mm
Achsanzahl: 2
Eigengewicht: 1,65 t
Traglast: 22,5 t

Ein Rollbock ist ein meist zweiachsiges Schienenfahrzeug (Wagen), mit dem ein andersspuriges Eisenbahnfahrzeug auf der Spurweite des Rollbocks befördert werden kann. In Süddeutschland wird er auch als Rollschemel bezeichnet, nicht aber in der Schweiz, wo dieses Wort einen Rollwagen bezeichnet. Entwickelt wurde der Rollbock 1881 von Paul Langbein (1842–1908).

Funktion:
Durch den Einsatz von Rollböcken entfällt im Güterverkehr das Umladen der Güter in Fahrzeuge der anderen Spurweite. Das Aufbocken von Personenwagen war nicht üblich, da die Reisenden selbst relativ leicht die Fahrzeuge wechseln konnten und das Kipp-Risiko bei Personenbeförderung nicht akzeptabel war. Zu besonderen Anlässen wurden aber Spezialwagen verladen, beispielsweise Salon- oder Kinowagen. Grundsätzlich ist anzumerken, dass es, insbesondere in Deutschland, kein zusammenhängendes Schmalspurnetz, ähnlich jenem in Normalspur, gibt oder gab. Daher war eine weitgehende Normung und Standardisierung, die bei den normalspurigen Eisenbahnen die Interoperabilität sicherstellt, nicht zwingend und fand nicht statt. Folglich kam es zu zahlreichen technischen Insellösungen, auch bei den Rollböcken. Die grundsätzliche Funktion ist aber stets dieselbe. Neben technischen Unterschieden waren daraus folgend die Vorschriften für den Betrieb verschieden, wobei die Vorschriften zum Teil die Technik beeinflussten, zum Teil aber auch in der Folge der technischen Voraussetzungen erlassen wurden.

Rollböcke werden seitens der Eisenbahnindustrie im Übrigen auch dafür eingesetzt, andersspurige Fahrzeuge über Normalspur vom Hersteller zu Testeinrichtungen oder zu ihrem Einsatzgebiet zu transportieren. So setzt die RailAdventure GmbH solche Fahrzeuge – bei ihr Loco Buggys genannt – ein.

Technik
Der Rollbock ist ein schmalspuriges Fahrzeug mit sehr kurzem Achsstand (ähnlich einem Drehgestell), auf dem die Räder jeweils eines Radsatzes des Normalspurwagens verankert werden. Beladen wird der Rollbock von einer speziellen Rollbockgrube aus. Abhängig von der konkreten Ausgestaltung der Rollböcke konnten auch dreiachsige Wagen aufgebockt werden.

Güterwagen auf Rollböcken (oder Rollwagen) können zu ganzen Güterzügen zusammengestellt werden. Je nach örtlicher Betriebsvorschrift konnten schmalspurige Personenwagen in die Züge eingereiht werden, häufig waren die Reihungsfolgen reglementiert. Zum Teil waren bzw. sind die Rollböcke mit dem jeweiligen Bremssystem (Druckluft, Saugluft) oder Heberleinbremse der Schmalspurbahn ausgerüstet, es gab aber auch ungebremste Rollböcke. Einige Bahnen stellten in diesem Fall so genannte Bremswagen in die Züge ein, die ballastiert waren, um größeres Bremsvermögen zu besitzen. Teilweise wurden die Bremsleitungen der Normalspurwagen mitverwendet und die Rollbockbremsen über T-Stücke an diese angeschlossen. Normalspurwagen auf Rollböcken werden entweder direkt miteinander gekuppelt oder die Rollböcke mittels Kuppelstangen verbunden. Bei der direkten Kupplung sind diese „lang zu machen“, das heißt, nicht straff anzuziehen, da die Puffer die Wagen in den häufig engen Radien sonst von den Rollböcken drücken würden. Die Verbindung mit dem Zugfahrzeug kann ebenfalls über Kuppelstangen erfolgen. Es gibt aber auch die Möglichkeit, so genannte Pufferwagen zu verwenden. Diese schmalspurigen Wagen besitzen Zug- und Stoßvorrichtungen, die in Ausführung und Höhe zu jenen der aufgebockten Normalspurwagen passen und somit als Adapter dienen. Es wurden auch Lokomotiven mit solchen angepassten Normalspur-Zug-und-Stoßvorrichtungen verwendet.

Rollböcke nach dem System Vevey
Um den beim System Langbein personal- und zeitaufwändigen Verladevorgang zu vereinfachen, entwickelte die schweizerische Bahngesellschaft YSteC 1974 ein neues Prinzip. Hierbei wird die Achse des Normalspurwagens nicht mehr fixiert. Der Wagen steht mit seinen Rädern in speziell geformten Mulden. Derartige Rollböcke, als System „Vevey“ von den Ateliers de constructions mécaniques de Vevey (ACMV) in Serie gefertigt, werden bei mehreren Bahnen in der Schweiz und einer Bahn in Deutschland (HSB) eingesetzt. Der Hauptunterschied zum klassischen Rollbock ist, dass das Aufbocken bei langsamer Fahrt automatisch geschieht. Somit sind zahlreiche Unannehmlichkeiten und Gefährdungspotenziale behoben, weswegen beispielsweise die Harzer Schmalspurbahnen ihre Rollwagen durch solcherlei Rollböcke ersetzt haben, ähnlich wie zuvor diverse Schweizer Bahnen.

Die mögliche Rationalisierung konnte aber nicht verhindern, dass der Güterverkehr auf zahlreichen Schmalspurbahnen dennoch eingestellt wurde. Rollbockanlagen im kommerziellen Betrieb gibt es nur noch in Nordhausen, Langenthal, Morges und Yverdon, die Anlage in Worblaufen dient noch Diensttransporten. In Interlaken Ost wurde 2021 eine neue Rollbockanlage erstellt.
Ein normalspuriges Drehgestell des leeren 2 x vierachsiger Flachwagen in Sonderbauart (INNOFREIGHT Holz-Doppelwagen), 37 80 4657 028-9 D-VTG, der Gattung Sggmrrs S240, verladen auf zwei schmalspurige Rollböcke Ua 2xx vom Typ Vevey, am 07 September 2023 an einer Rollbockgrube beim Bahnhof Morges. Die Rollböcke dienen zum Transport von Normalspurwagen (meist Güterwagen) auf Schmalspurgleisen (wie hier 1.000 mm). Ein Rollbock ist 1,65 t schwer und trägt jeweils eine Normalspur-Wagonachse mit einer maximalen Achslast von 22,5 t. Bei z.B. einem vierachsigen Drehgestell Wagen kommen so vier Rollböcke zum Einsatz, wobei der Wagen somit bis zu 90 t schwer sein kann. TECHNISCHE DATEN: Spurweite: 1.000 mm Achsanzahl: 2 Eigengewicht: 1,65 t Traglast: 22,5 t Ein Rollbock ist ein meist zweiachsiges Schienenfahrzeug (Wagen), mit dem ein andersspuriges Eisenbahnfahrzeug auf der Spurweite des Rollbocks befördert werden kann. In Süddeutschland wird er auch als Rollschemel bezeichnet, nicht aber in der Schweiz, wo dieses Wort einen Rollwagen bezeichnet. Entwickelt wurde der Rollbock 1881 von Paul Langbein (1842–1908). Funktion: Durch den Einsatz von Rollböcken entfällt im Güterverkehr das Umladen der Güter in Fahrzeuge der anderen Spurweite. Das Aufbocken von Personenwagen war nicht üblich, da die Reisenden selbst relativ leicht die Fahrzeuge wechseln konnten und das Kipp-Risiko bei Personenbeförderung nicht akzeptabel war. Zu besonderen Anlässen wurden aber Spezialwagen verladen, beispielsweise Salon- oder Kinowagen. Grundsätzlich ist anzumerken, dass es, insbesondere in Deutschland, kein zusammenhängendes Schmalspurnetz, ähnlich jenem in Normalspur, gibt oder gab. Daher war eine weitgehende Normung und Standardisierung, die bei den normalspurigen Eisenbahnen die Interoperabilität sicherstellt, nicht zwingend und fand nicht statt. Folglich kam es zu zahlreichen technischen Insellösungen, auch bei den Rollböcken. Die grundsätzliche Funktion ist aber stets dieselbe. Neben technischen Unterschieden waren daraus folgend die Vorschriften für den Betrieb verschieden, wobei die Vorschriften zum Teil die Technik beeinflussten, zum Teil aber auch in der Folge der technischen Voraussetzungen erlassen wurden. Rollböcke werden seitens der Eisenbahnindustrie im Übrigen auch dafür eingesetzt, andersspurige Fahrzeuge über Normalspur vom Hersteller zu Testeinrichtungen oder zu ihrem Einsatzgebiet zu transportieren. So setzt die RailAdventure GmbH solche Fahrzeuge – bei ihr Loco Buggys genannt – ein. Technik Der Rollbock ist ein schmalspuriges Fahrzeug mit sehr kurzem Achsstand (ähnlich einem Drehgestell), auf dem die Räder jeweils eines Radsatzes des Normalspurwagens verankert werden. Beladen wird der Rollbock von einer speziellen Rollbockgrube aus. Abhängig von der konkreten Ausgestaltung der Rollböcke konnten auch dreiachsige Wagen aufgebockt werden. Güterwagen auf Rollböcken (oder Rollwagen) können zu ganzen Güterzügen zusammengestellt werden. Je nach örtlicher Betriebsvorschrift konnten schmalspurige Personenwagen in die Züge eingereiht werden, häufig waren die Reihungsfolgen reglementiert. Zum Teil waren bzw. sind die Rollböcke mit dem jeweiligen Bremssystem (Druckluft, Saugluft) oder Heberleinbremse der Schmalspurbahn ausgerüstet, es gab aber auch ungebremste Rollböcke. Einige Bahnen stellten in diesem Fall so genannte Bremswagen in die Züge ein, die ballastiert waren, um größeres Bremsvermögen zu besitzen. Teilweise wurden die Bremsleitungen der Normalspurwagen mitverwendet und die Rollbockbremsen über T-Stücke an diese angeschlossen. Normalspurwagen auf Rollböcken werden entweder direkt miteinander gekuppelt oder die Rollböcke mittels Kuppelstangen verbunden. Bei der direkten Kupplung sind diese „lang zu machen“, das heißt, nicht straff anzuziehen, da die Puffer die Wagen in den häufig engen Radien sonst von den Rollböcken drücken würden. Die Verbindung mit dem Zugfahrzeug kann ebenfalls über Kuppelstangen erfolgen. Es gibt aber auch die Möglichkeit, so genannte Pufferwagen zu verwenden. Diese schmalspurigen Wagen besitzen Zug- und Stoßvorrichtungen, die in Ausführung und Höhe zu jenen der aufgebockten Normalspurwagen passen und somit als Adapter dienen. Es wurden auch Lokomotiven mit solchen angepassten Normalspur-Zug-und-Stoßvorrichtungen verwendet. Rollböcke nach dem System Vevey Um den beim System Langbein personal- und zeitaufwändigen Verladevorgang zu vereinfachen, entwickelte die schweizerische Bahngesellschaft YSteC 1974 ein neues Prinzip. Hierbei wird die Achse des Normalspurwagens nicht mehr fixiert. Der Wagen steht mit seinen Rädern in speziell geformten Mulden. Derartige Rollböcke, als System „Vevey“ von den Ateliers de constructions mécaniques de Vevey (ACMV) in Serie gefertigt, werden bei mehreren Bahnen in der Schweiz und einer Bahn in Deutschland (HSB) eingesetzt. Der Hauptunterschied zum klassischen Rollbock ist, dass das Aufbocken bei langsamer Fahrt automatisch geschieht. Somit sind zahlreiche Unannehmlichkeiten und Gefährdungspotenziale behoben, weswegen beispielsweise die Harzer Schmalspurbahnen ihre Rollwagen durch solcherlei Rollböcke ersetzt haben, ähnlich wie zuvor diverse Schweizer Bahnen. Die mögliche Rationalisierung konnte aber nicht verhindern, dass der Güterverkehr auf zahlreichen Schmalspurbahnen dennoch eingestellt wurde. Rollbockanlagen im kommerziellen Betrieb gibt es nur noch in Nordhausen, Langenthal, Morges und Yverdon, die Anlage in Worblaufen dient noch Diensttransporten. In Interlaken Ost wurde 2021 eine neue Rollbockanlage erstellt.
Armin Schwarz

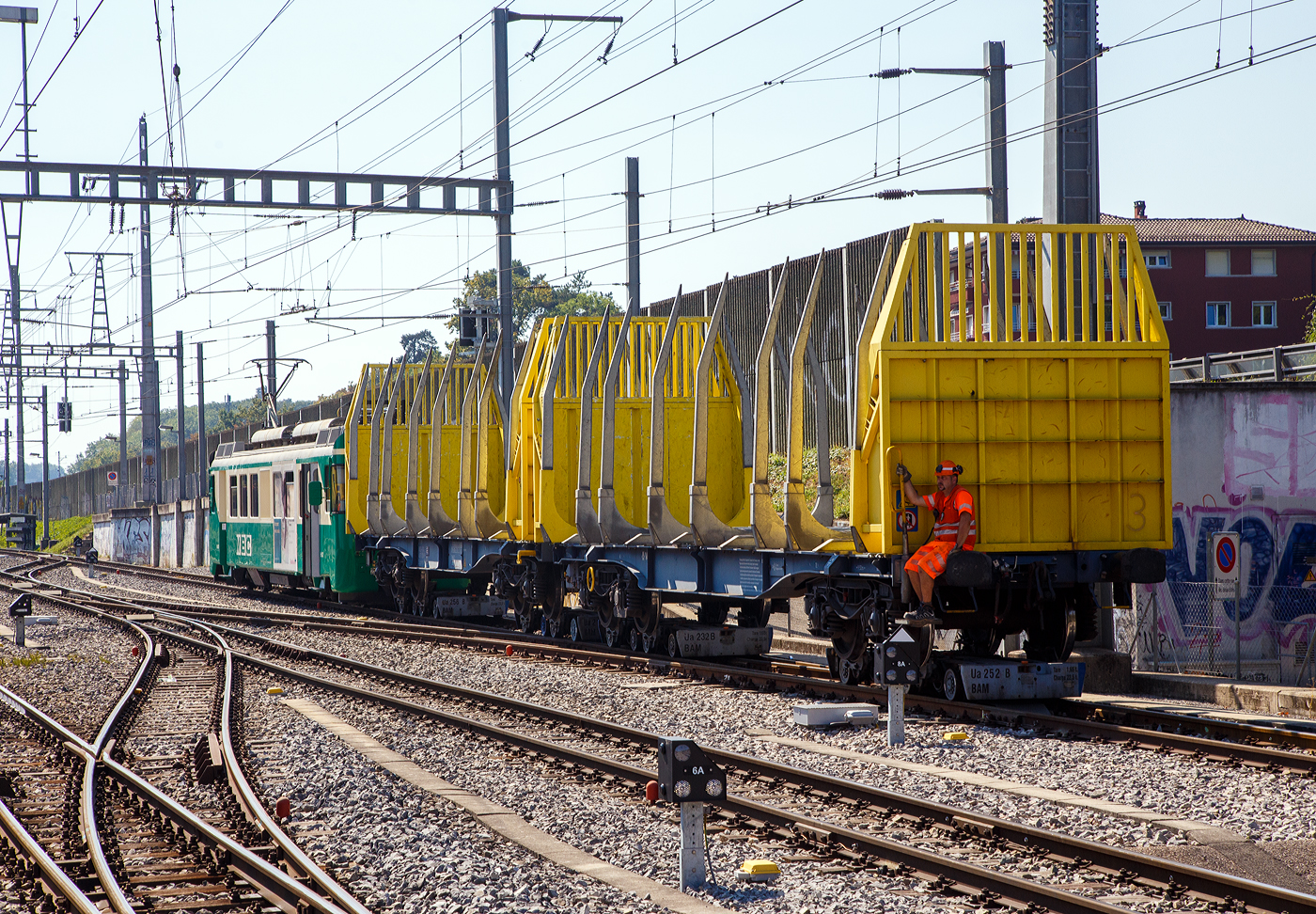

Der elektrische Schmalspur Güterzug-/Personentriebwagen MBC/BAM Be 4/4 12 rangiert, am 07 September 2023 beim Bahnhof Morges, den leeren auf schmalspurige Rollböcke vom Typ Vevey verladenen, 2 x vierachsiger Flachwagen in Sonderbauart (INNOFREIGHT Holz-Doppelwagen) 37 80 4657 028-9 D-VTG der Gattung Sggmrrs S240.
Der elektrische Schmalspur Güterzug-/Personentriebwagen MBC/BAM Be 4/4 12 rangiert, am 07 September 2023 beim Bahnhof Morges, den leeren auf schmalspurige Rollböcke vom Typ Vevey verladenen, 2 x vierachsiger Flachwagen in Sonderbauart (INNOFREIGHT Holz-Doppelwagen) 37 80 4657 028-9 D-VTG der Gattung Sggmrrs S240.
Armin Schwarz
