Unter der Unstruttalbrücke der Neubaustrecke Erfurt - Halle/Leipzig fährt der Abellio 1648 937 am 19.09.2024 in Karsdorf als RB 80557 von Nebra nach Naumburg (S) Ost. Thomas Fritzsche
Vierachsiger 96 m³Drehgestell-Kesselwagen (Mineralöl-Kesselwagen 96 m³) 33 87 7829 050-6 F-MISA, der Gattung Zacns, des französischen Wagonvermieters MILLET s.a.s., am 28 Juni 2024 im Zugverband bei einer Zugdurchfahrt durch Wilnsdorf-Rudersdorf (Kreis Siegen). Armin Schwarz
Vierachsiger Drehgestell- Ganzwandwagen (leider sehr beschmiert), mit verschiebbarem Planenverdeck und mit Rungen, 34 80 4638 399-1 D-ERR, der Gattung Sins 1, der ERR European Rail Rent GmbH (Duisburg), am 28 Juni 2024 im Zugverband bei einer Zugdurchfahrt durch Wilnsdorf-Rudersdorf (Kreis Siegen).
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 23.270 mm
Drehzapfenabstand: 17.730 mm
Radsatzstand in den Drehgestellen: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Ladefläche: 61 m²
Ladevolumen: 166 m³
Ladelänge: 21.980 mm
Ladebreite Wand / Ladehöhe: 2.770 mm / 3.000 mm
Fußbodenhöhe über SO: 1.200 mm
Eigengewicht: 27.800 kg
Zuladung bei Lastgrenze S: 62,2 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h
Kleinster Gleisbogenhalbmesser: R=60 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Verwendungsfähigkeit: RIV / G1
Bedeutung der Gattung Sins:
S = Flachwagen mit Drehgestellen in Sonderbauart
i = Stirnwand fest, Abdeckung beweglich
n = Lademasse bei Lastgrenze C: m > 60 t
s = zugelassen für Züge bis 100 km/h Armin Schwarz
Vierachsiger Drehgestellflachwagen mit verschiebbarem Planenverdeck und mit Rungen, 31 80 3553 010-0 D-DB, der Gattung Rins 655, der DB Cargo AG, am 28 Juni 2024 im Zugverband bei einer Zugdurchfahrt durch Wilnsdorf-Rudersdorf (Kreis Siegen).
Diese Drehgestell-Flachwagen eignen sich aufgrund des Planenverdecks besonders zum Transport nässeempfindlicher Güter. Im geöffneten Zustand ist die Ladefläche zu 2/3 freigelegt.
Das Untergestell ist eine Schweißkonstruktion, bestehend aus Profilträgern und Blechen aus Stahl der Güte St 52-3. Die Stirnwände bestehen aus je zwei äußeren und mittleren Säulenkonstruktionen mit einer Stahlbeblechung sowie dem Rahmenprofil zur Aufnahme des Dichtprofils.
Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 18 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt wie beim Rilns 654 über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planendach lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Um eine bessere Ausnutzung des Laderaumes zu gewährleisten, ist die Spriegelkonstruktion mit einer Spreizeinrichtung ausgerüstet.
Je Wagenlängsseite sind 8 abklappbare Rungen mit einer Höhe von 1.300 mm über Fußbodenoberkante vorhanden, die den Transport von Stab- und Formstählen, Rohren usw. ermöglichen. Je Wagenlängsseite sind am äußeren Fußbodensaumeisen 10 Verzurrösen und an den Innenseiten der Stirnwände je 4 Verzurreinrichtungen vorhanden. Zur seitlichen Ladungssicherung sind über die gesamte Wagenlänge 20 mm über Fußbodenoberkante stehende Leisten (Saumeisen) angeordnet. Zusätzlich kann hierzu eine 50 mm hohe Ladungssicherung mit einem lichten Maß von 2.500 mm (Ladebreite) aufgestellt werden. Im Fußboden vorhandene Lochleisten mit einer Lochteilung von 50 bzw. 100 mm ermöglichen ein weiteres Sichern der Ladung gegen Querverschub mittels steckbarer Sicherungselemente.
TECHNISCHE DATEN (laut Anschriften):
Erstes Baujahr der z. Z. ältesten Wagen: 1997
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 20.000 mm
Drehzapfenabstand: 14.860 mm
Achsabstand in den Drehgestellen: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 24.200 kg
Ladelänge: 18.510 mm
Ladebreite: 2.710 mm (zwischen den Rungen 2.540 mm)
Ladefläche: 50,2 m²
Laderaum: 118,0 m³
Maximale Ladegewicht: 65,5 t (ab Streckenklasse D), auf DB CM 59,5
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogenhalbmesser: R 35 m
Bremse: KE-GP-A (LL)
Feststellbremse: ja
Internationale Verwendungsfähigkeit: RIV Armin Schwarz
Die 152 063-4 (91 80 6152 063-4 D-DB) der DB Cargo AG fährt am 28 Juni 2024, mit einem gemischten Güterzug durch Rudersdorf (Kreis Siegen) in Richtung Gießen.
Die Siemens ES64F wurde1998 noch von Krauss-Maffei in München-Allach unter der Fabriknummer 20190 für die Deutsche Bahn AG gebaut. Armin Schwarz
Spezieller sechsachsiger Gelenk-Taschenwagen System HELROM, 33 80 4878 075-1 D-HELR, der Gattung Sdmrs, der HELROM Trailer Rail am 28 Juni 2024 im Zugverband bei der Durchfahrt in Rudersdorf (Kreis Siegen).
Der Clou bei HELROM sind neuartige Transportwaggons, die keine teuren Kran- oder Verladeeinrichtungen brauchen. Dieses Megaswing-System ist ein spezieller Taschenwagen mit schwenkbaren Aufnahmewannen für Sattelauflieger. Hydraulikstützen dienen als Stabilisierung, wenn die Wanne nach links oder rechts ausschwenkt. Die Beladung der Wanne mit einem Sattelauflieger erfolgt rückwärts. Nach Absatteln des Sattelaufliegers wird die Wanne angehoben und schwenkt wieder ein. Der Sattelauflieger wird leicht abgesenkt und mit dem Waggon fest verbunden, er ist nun auf dem Waggon sicher verstaut. Die Technik ist im Waggon verbaut.
TECHNISCHE DATEN:
Hersteller: Gök Yapi (Türkei)
Spurweite: 1.435 mm
Länge über Puffer: 34.230 mm
Drehzapfenabstand: 2 x 14.200 mm
Achsabstand im Drehgestellen: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 45.700 kg
Max. Zuladung bei Lastgrenze: 76,0 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogen: R 75 m
Bremse: 2 x MH-GP-A (K)
Bremssohle: Cosid 810
Feststellbremse: Ja (auf ein Drehgestell)
Intern. Verwendungsfähigkeit: TEN-GE Armin Schwarz
Vierachsiger (2 x zweiachsiger) Doppelstock-Autotransportwagen, 25 80 4363 028-8 D-ATG, der Gattung Laaers 560.2, der DB Cargo Logistics GmbH (ex DB Schenker ATG) am 28 Juni 2024 im Zugverband bei der Zugdurchfahrt in Rudersdorf (Kreis Siegen), hier beladen mit VW PKW´s aus der „Stadt des KdF-Wagens bei Fallersleben“ (ab 1945 Wolfsburg).
Der Wagen wurde 201_ von der damaligen DB Waggonbau Niesky GmbH gebaut.
Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, SUVs und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (bis 34 t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.
Durch die Entwicklung eines veränderten Ladungssicherungssystems wurde den Kundenanforderungen nach optimierten Transportmöglichkeiten für Fahrzeuge mit niedrigerer Bodenfreiheit Rechnung getragen.
TECHNISCHE DATEN:
Gattung: Laaers (Bauart 560.2)
Erstes Baujahr der Wagengattung: 2007
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): äußere 840 mm und mittlere 730 mm
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Ladelänge waagerechter Teil untere Ebene: 19.400 mm
Ladebreite : 2.950 (unten) / 2.750 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 30.500 kg
Max. Zuladung bei Lastgrenze S: 33,5 t (ab Streckenklasse B, bei A 32,0 t)
Max. Zuladung der Ladeebenen: unten und oben jeweils max. 18 t
Max. Gewicht je Pkw: 2.800 kg (Radlast max. 1 t)
Anzahl der Radvorleger: 64
Höhe Geländer oben: 600 mm
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A (K)
Bremssohle: Jurid 816 M
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE
Der große Unterschied zwischen den Laaers-Wagen der Bauart 560.2 (wie hier) und der Bauart 560.1 sind das Lastgrenzenraster (Max. Zuladung), zudem ist die Bauart 560.2 meist 500 kg leichter. Armin Schwarz
Vierachsiger (2 x zweiachsiger) Doppelstock-Autotransportwagen, 25 80 4363 070-0 D-ATG, der Gattung Laaers 560.2, der DB Cargo Logistics GmbH (ex DB Schenker ATG) am 28 Juni 2024 im Zugverband bei der Zugdurchfahrt in Rudersdorf (Kreis Siegen), hier beladen mit VW PKW´s aus der „Stadt des KdF-Wagens bei Fallersleben“ (ab 1945 Wolfsburg).
Der Wagen wurde 201_ von der damaligen DB Waggonbau Niesky GmbH gebaut.
Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, SUVs und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (bis 34 t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.
Durch die Entwicklung eines veränderten Ladungssicherungssystems wurde den Kundenanforderungen nach optimierten Transportmöglichkeiten für Fahrzeuge mit niedrigerer Bodenfreiheit Rechnung getragen.
TECHNISCHE DATEN:
Gattung: Laaers (Bauart 560.2)
Erstes Baujahr der Wagengattung: 2007
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): äußere 840 mm und mittlere 730 mm
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Ladelänge waagerechter Teil untere Ebene: 19.400 mm
Ladebreite : 2.950 (unten) / 2.750 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 30.500 kg
Max. Zuladung bei Lastgrenze S: 33,5 t (ab Streckenklasse B, bei A 32,0 t)
Max. Zuladung der Ladeebenen: unten und oben jeweils max. 18 t
Max. Gewicht je Pkw: 2.800 kg (Radlast max. 1 t)
Anzahl der Radvorleger: 64
Höhe Geländer oben: 600 mm
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A (K)
Bremssohle: Jurid 816 M
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE
Der große Unterschied zwischen den Laaers-Wagen der Bauart 560.2 (wie hier) und der Bauart 560.1 sind das Lastgrenzenraster (Max. Zuladung), zudem ist die Bauart 560.2 meist 500 kg leichter. Armin Schwarz
Vierachsiger (2 x zweiachsiger) Doppelstock-Autotransportwagen der Gattung Laaers 560.1 (BA 5.854) der DB Cargo Logistics GmbH (ex DB Schenker ATG) eingestellt als 25 80 4371 222-7 D-ATG am 28 Juni 2024 im Zugverband bei der Zugdurchfahrt in Rudersdorf (Kreis Siegen).
Der Wagen wurde 2010 von der damaligen DB Waggonbau Niesky GmbH gebaut.
Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, SUVs und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (bis 34 t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.
Durch die Entwicklung eines veränderten Ladungssicherungssystems wurde den Kundenanforderungen nach optimierten Transportmöglichkeiten für Fahrzeuge mit niedrigerer Bodenfreiheit Rechnung getragen.
TECHNISCHE DATEN:
Gattung: Laaers (Bauart 560.1)
Erstes Baujahr der Wagengattung: 2007
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): äußere 840 mm und mittlere 730 mm
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Ladelänge waagerechter Teil untere Ebene: 19.400 mm
Ladebreite : 2.950 (unten) / 2.750 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 31.000 kg
Max. Zuladung bei Lastgrenze S: 33,0 t (ab Streckenklasse B, bei A 29,0 t)
Max. Zuladung der Ladeebenen: unten und oben jeweils max. 18 t
Max. Gewicht je Pkw: 2.800 kg (Radlast max. 1 t)
Anzahl der Radvorleger: 64
Höhe Geländer oben: 600 mm
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A (K)
Bremssohle: Jurid 816 M
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE / G1
Armin Schwarz

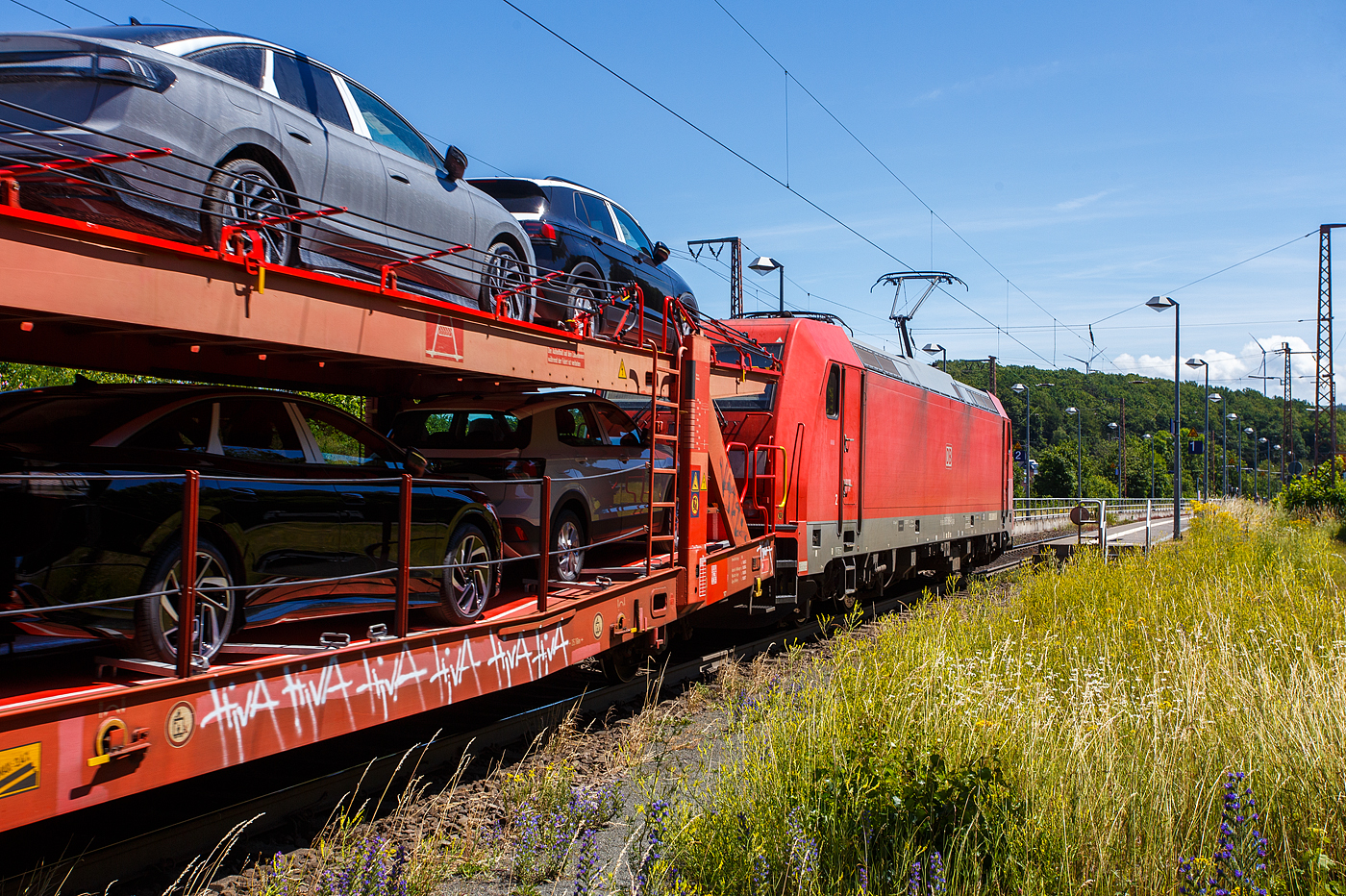

Die 185 388-6 (91 80 6185 388-6 D-DB) der DB Cargo AG fährt am 28 Juni 2024 mit einem beladenen Autotransportzug (Wagen der Gattung Laaeffrs 560.1) Gattung Laaers 560.1 der DB Cargo Logistics GmbH (ex DB Schenker ATG), durch Rudersdorf (Kreis Siegen) in Richtung Gießen bzw. Frankfurt (südlicher Richtung).
Die TRAXX F 140 AC2 wurde 2009 von der Bombardier Transportation GmbH in Kassel unter der Fabriknummer 34695 gebaut. Armin Schwarz

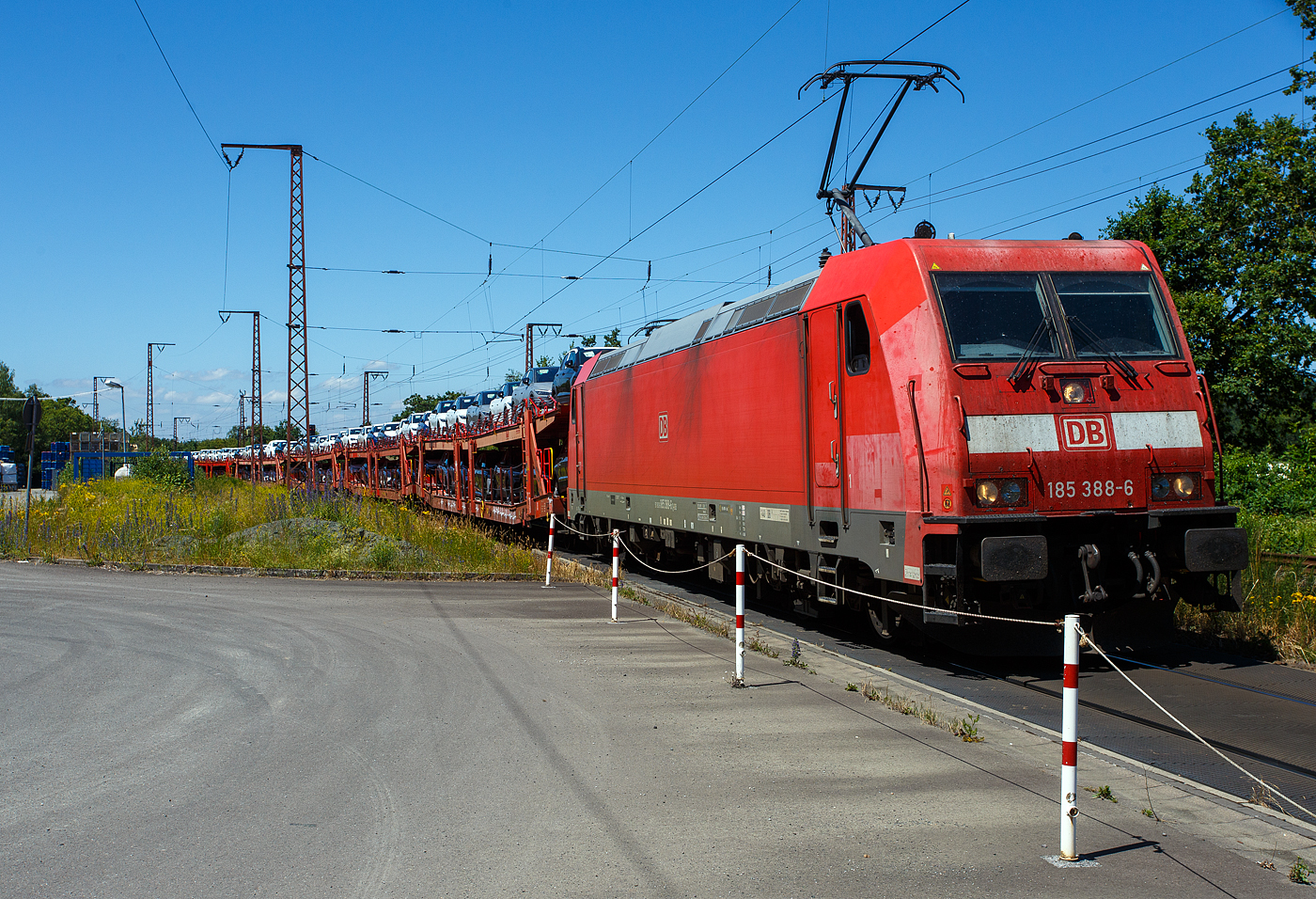

Die 185 388-6 (91 80 6185 388-6 D-DB) der DB Cargo AG fährt am 28 Juni 2024 mit einem beladenen Autotransportzug (Wagen der Gattung Laaeffrs 560.1) Gattung Laaers 560.1 der DB Cargo Logistics GmbH (ex DB Schenker ATG), durch Rudersdorf (Kreis Siegen) in Richtung Gießen bzw. Frankfurt (südlicher Richtung).
Die TRAXX F 140 AC2 wurde 2009 von der Bombardier Transportation GmbH in Kassel unter der Fabriknummer 34695 gebaut. Armin Schwarz
Die an die TX Logistik AG, Troisdorf (zur Mercitalia Group gehörend) vermietete SIEMENS Vectron AC 6193 154-2 (91 80 6193 154-2 D-Rpool) der Railpool GmbH (München) fährt am 28 Juni 2024 mit einem KLV-Zug durch Wilnsdorf -Rudersdorf (Kr. Siegen) in Richtung Süden.
Die Vectron Wechselstromlok (AC 15 kV 16,7 Hz und AC 25 kV 50 Hz) SIEMENS Vectron AC wurde 2023 von Siemens Mobilitiy in München-Allach unter der Fabriknummer 23499 gebaut. Sie wurde in der Vectron Variante AC B18 ausgeführt und hat so die Zulassung für Deutschland, Österreich, Schweden, Norwegen und Dänemark (D / A / S / N und DK). So besitzt die Variante AC B18 folgende Zugsicherungssysteme:
ETCS BaseLine 3, sowie für Deutschland (PZB90 / LZB80 (CIR-ELKE I)), für Österreich (ETCS Level 1 mit Euroloop, ETCS Level 2, PZB90 / LZB80),
für Schweden und Norwegen (ATC-2 (L10000)) und für Dänemark ZUB 123. Armin Schwarz
Die an die TX Logistik AG, Troisdorf (zur Mercitalia Group gehörend) vermietete SIEMENS Vectron AC 6193 154-2 (91 80 6193 154-2 D-Rpool) der Railpool GmbH (München) fährt am 28 Juni 2024 mit einem KLV-Zug durch Wilnsdorf -Rudersdorf (Kr. Siegen) in Richtung Süden.
Die Vectron Wechselstromlok (AC 15 kV 16,7 Hz und AC 25 kV 50 Hz) SIEMENS Vectron AC wurde 2023 von Siemens Mobilitiy in München-Allach unter der Fabriknummer 23499 gebaut. Sie wurde in der Vectron Variante AC B18 ausgeführt und hat so die Zulassung für Deutschland, Österreich, Schweden, Norwegen und Dänemark (D / A / S / N und DK). So besitzt die Variante AC B18 folgende Zugsicherungssysteme:
ETCS BaseLine 3, sowie für Deutschland (PZB90 / LZB80 (CIR-ELKE I)), für Österreich (ETCS Level 1 mit Euroloop, ETCS Level 2, PZB90 / LZB80),
für Schweden und Norwegen (ATC-2 (L10000)) und für Dänemark ZUB 123. Armin Schwarz
Im Vergleich zur zierlichen MOB Schienentraktor Tm 2/2 N° 1 von 1930 gebaut bei Orenstein & Koppel nun bei der B-C, wirkt sogar die G 2/2 N° 4 "Rimini" recht wuchtig.
Chaulin, den 21. Sept. 2024 Stefan Wohlfahrt

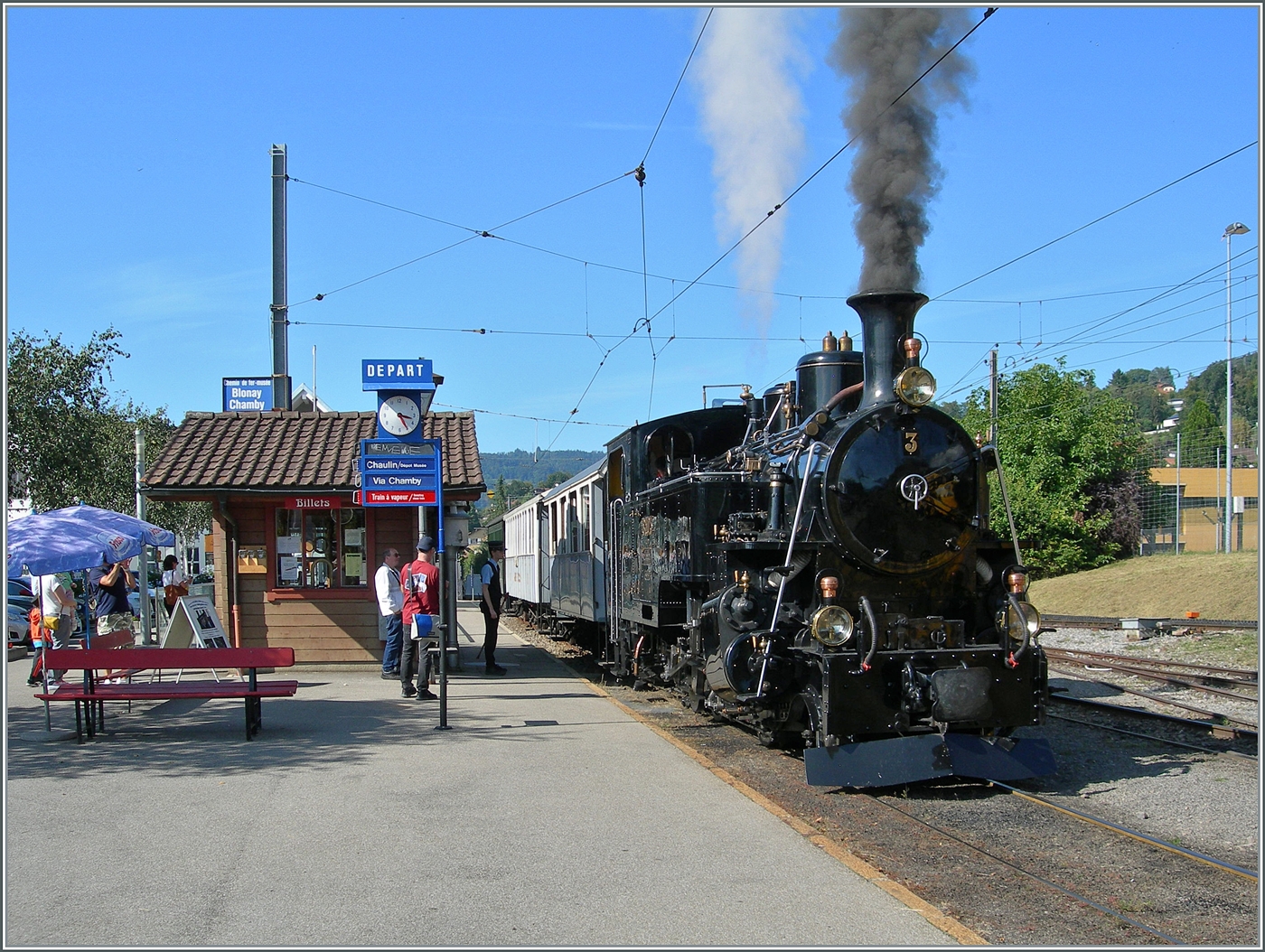

Nachdem die vielen Kühe & Co Richtung Festgelände weitergezogen sind wurde es ruhig im Bahnhof von Blonay und ich konnte die BFD HG 3/4 N° 3 einmal ohne Probleme von Beiwerk ablichten.
21. Sept. 2024 Stefan Wohlfahrt
Linsenputzer en masse! Und ich dachte erst die vielen Leute wären zur Blonay-Chamby Bahn gekommen...
Dort wartet die HG 3/4 N° auf die Abfahrt nach Chaulin.
21. Sept. 2024 Stefan Wohlfahrt
Die "Palas" 21 0109 B40UM-1 der Sersa mit der BFD HG 3/4 N° der Blonay Chamby Bahn hätte eigentlich auch gut zum Herbstevent 2024 "Autour de la voie ferrée / Rund um die eiserne Bahn" gepasst.
21. Sept. 2024 Stefan Wohlfahrt
Die "Palas" 21 0109 B40UM-1 der Sersa steht in Blonay.
Neben dem CEV ABeh 2/6 7507 im Hintergrund ist auch bei ehemaligen Güterschuppen der MOB Schneepflug X 12 zu sehen, welche die Blonay-Chamby Bahn beim Herbstevent "Autour de la voie ferrée / Rund um die eiserne Bahn" verwendete
20. Sept. 2024 Stefan Wohlfahrt
Nachdem bei der für den heutigen Tag vorgesehen Dampflok der BWB ein Defekt aufgetreten war, wurde in Bezau rasch die (ex) ÖBB 2095.13 aus dem Schuppen geholt, um dem Vormittagszug doch wie geplant fahren zu können. Ein perfektes Beispiel von Flexibilität!
Hier ist der "Vormittags-Zug" mit der 2095.13 auf der Sporeneggbrücke über die Bregenzerach kurz vor Schwarzenberg, dem derzeitigen Ende der Strecke.
15. Sept. 2024 Stefan Wohlfahrt
